SNCR脫銷

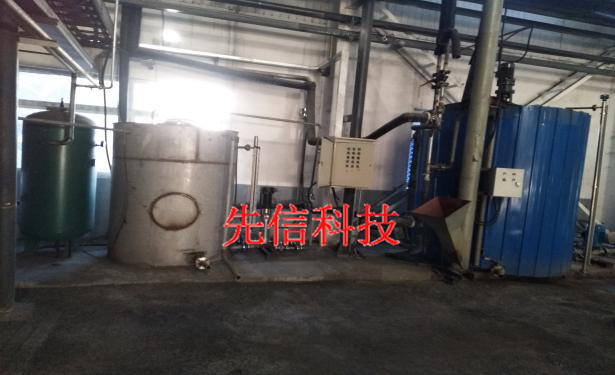

泵站及配料站:

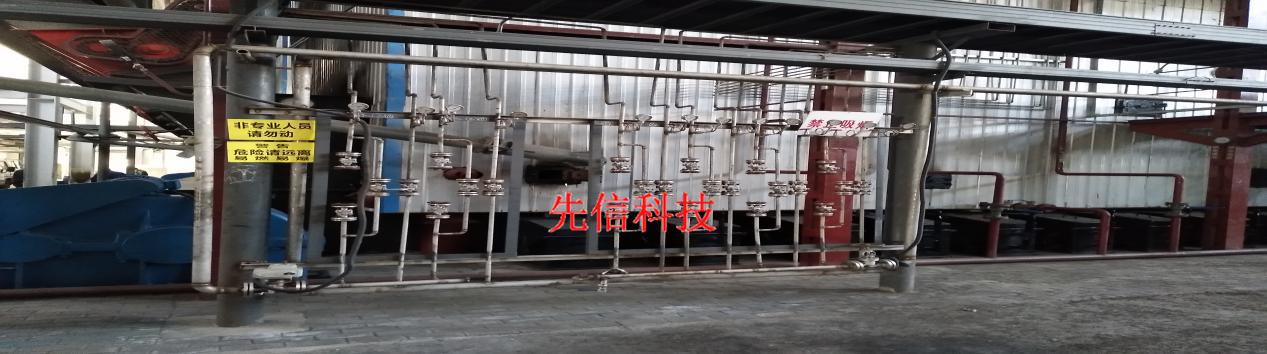

液體氣體分布模塊:
噴槍安裝圖片:
SNCR脫硝技術即選擇性非催化還原(Selective Non-CatalyticReduction,簡稱SNCR)技術,是一種不用催化劑,在850-1100℃的溫度范圍內將含氨基的還原劑(如氨水、尿素溶液)噴入爐內,將煙氣中的NOx還原脫除,生成氨氣和水的清潔脫硝技術。
SNCR脫硝原理:
在850-1100℃的溫度范圍內,NH3或尿素還原NOx的主要方應為:
NH3為還原劑:
4NH3+4NO+02→4N2+6H20
尿素為還原劑:
NO+CO(NH2)2+1/2O2→2N2+CO2+H2O
系統組成:
卸氨系統、罐區、加壓泵、及其控制系統、混合系統、分配與調節系統、噴霧系統等組成。
SNCR系統煙氣脫硝過程是由下面四個基本過程完成:
接受和儲存還原劑:在鍋爐合適位置注入稀釋后的還原劑:
還原劑的計量輸出、與水混合稀釋?zhuān)哼€原劑與煙氣混合進行脫硝反應。
SNCR脫硝工藝流程圖:
SNCR脫硝設備:
序號 | 名稱 | 數量 | 單位 |
1、 | 儲蓄罐及卸氨系統 | 1 | 套 |
2、 | 稀釋水與氨水混合閥組 | 1 | 套 |
3、 | 稀釋水加壓泵組 | 1 | 套 |
4、 | 氨水加壓泵組 | 1 | 套 |
5、 | 上層稀氨水分配閥組 | 1 | 套 |
6、 | 下層稀氨水分配閥組 | 1 | 套 |
7、 | 壓縮空氣系統 | 1 | 套 |
8、 | 儀表、電氣控制系統 | 1 | 套 |
9、 | 噴霧系統 | 1 | 套
|
