TXG型霧化噴槍

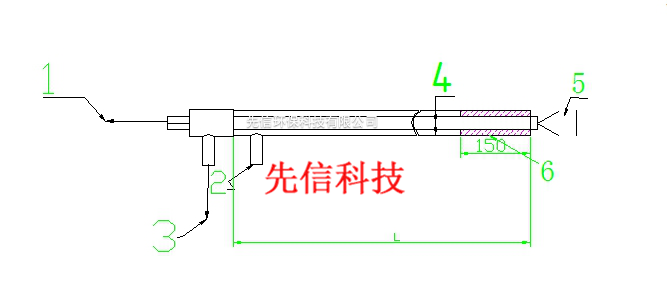

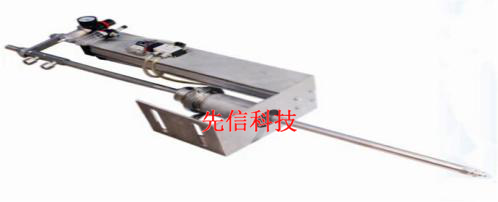

4、本型號霧化噴槍噴,還原劑輸送管采用快拆方式與氣體輸送管方式連接,噴槍頭與還原劑霧化噴頭皆是采用螺紋鏈接,方便使用方日后的檢修與更換,減少了運營成本。霧化形式可分為:扇形噴霧、圓錐型噴霧。其扇形霧化角度在10-170度之間。其圓錐型噴霧角度在5-120度之間。 槍頭霧化角度小穿透性好,霧化角度大覆蓋范圍廣,因此槍頭選型可根據不同使用工況來定型。 TXG霧化噴槍解析圖: 可安裝自動收縮裝置: 1 2 3 4 5 6 L 液體進口 冷卻風進口 霧化風進口 冷卻保護管 噴槍頭 碳化硅保護管 槍桿總長度 ZG1/2(可選配) ZG1/2(可選配) ZG1/2(可選配) ?32(可選配) 扇形或錐形 ?50(可選配) 800mm(可選配) 規格型號 空氣壓力(Mpa) 液體壓力(Mpa) 氣體流量(m3/h) 液體流量(L/h) 平均粒徑(μm) 噴射距離 TXG1.0 0.1-0.6Mpa 0.1-0.5Mpa 5.0-8.0m3/h 0-80L/h 35-55μm 0-3.6m TXS1.6 0.1-0.6Mpa 0.1-0.5Mpa 6.0-9.0m3/h 0-220L/h 50-65μm 0-4.2m TXS2.4 0.1-0.6Mpa 0.2-0.5Mpa 6.0-12.m3/h 0-450L/h 55-75μm 0-4.8m TXS3.2 0.1-0.6Mpa 0.2-0.5Mpa 6.0-15.03/h 0-1000L/h 55-75μm 0-5.5m 噴霧角度 A(L15cm) B(L23cm) C(L38cm) D(噴射距離根據工作壓力增大而射遠) 15° 40mm 6.4mm 10.0mm 2.0m-6.5m 30° 80mm 130mm 205mm 1.5m-6.8m 45° 124mm 190.6mm 314.6mm 1.5m-7.2m 70° 210mm 322mm 462mm 1.5m-7.2m 90° 300mm 460mm 760mm 1.5m-6.0m 120° 520mm 748.8mm 1240mm 1.5m-4.8m 150° 1120mm 1718mm 2140mm 1.5m-4.2m TXG03 1000 310S S120 C276 00 DN50 Sic 噴槍型號 槍桿總長度 槍桿材質 霧化角度(扇形) 槍頭材質 噴槍角度 快速接頭 碳化硅保護
